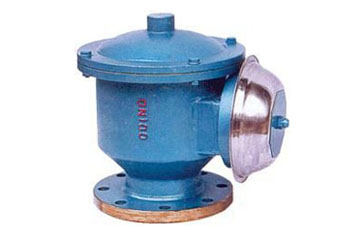

阻火呼吸閥

一、產品簡介：
      根據國家標準《石油化工企業設計防火規范》（GB50160-92）之規定：“儲存甲、乙類液體的固定式頂罐，應設阻火器和呼吸閥”。阻火呼吸閥用于安裝原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上的主要安全設備，是防止蒸發損耗與保護儲罐在受超壓或真空時免遭破壞的作用。此閥門是新型改進型呼吸閥，集合呼吸閥與儲罐阻火器的雙重作用，參照國家標準：SY/T0511-2010≤石油儲罐呼吸閥≥檢驗和驗收。
二、產品特點：
       本阻火呼吸閥具有通氣量大，密封性能好，泄漏量小，耐腐蝕，防爆阻火等特點。

口徑DN	英寸	寬度L/mm	高度H/mm
25	1"	200	165
40	1-1/2"	230	190
50	2"	270	220
80	3"	320	260
100	4"	350	280
150	6"	410	330
200	8"	480	380
250	10"	560	420

三、產品技術參數：

型號 Model	GFQ-IZ	規格 Size	DN25-DN350 PN0.6-PN2.5 RF
殼體材質 Body Materials	AL CS 304 316 316L	導桿材質 Guide Rod	AL 304 316 316L
螺帽螺栓 Bolt/Nut	CS 304 316 316L	密封墊片 Gasket Seal	石墨墊片 金屬墊片 聚四氟乙烯  Graphite gasket Medal gasket PTFE
正壓閥盤材質 Positive valve plate	CS 304 316 316L/F4	負壓閥盤材質 Vacuum valve plate	聚四氟乙烯 F4
正壓閥盤壓力 Positive Pressure	+36 mmH2O ~ +1000mmH2O	負壓閥盤壓力 Vacuum Pressure	-25 mmH2O ~ -65mmH2O
壓力等級 Pressure Group	A級 B級 C級 D級	環境溫度 Ambient Temper	CS:-30℃~+350℃ SS:-80℃~+350℃
連接方式 Joint Type	法蘭連接 Flange	法蘭標準 Flange Standard	JB GB HG ANSI SH JIS
設計制造檢測標準 Manufacture Standard	SY/T0511-2010 GB/T5908-2005	外表處理 Coating	CS: paint SS:NO Paint

四、安裝維護：
      1、呼吸閥安裝在儲油罐的最高點，以便降低物料的蒸發損耗和維持儲罐內外的氣壓平衡。一般立式油罐，呼吸閥安裝于油罐頂板中央范圍內；對于罐頂需要設隔熱層的儲罐，呼吸閥可安裝在梯子平臺附近。
      2、我公司在呼吸閥出廠時，法蘭密封面采用塑料保護蓋，以免運輸途中造成法蘭密封面受損，貨到現場安裝時，務必要把法蘭保護蓋取掉，再垂直安裝于儲罐罐頂部。呼吸閥不可橫放和倒置，若儲罐頂部需要安裝兩個呼吸閥時，呼吸閥與罐頂中心應該對稱安裝。
      3、呼吸閥安裝于儲罐上一般使用1-3個月，需要定期檢查呼吸閥正負壓閥盤工作是否靈活，呼吸閥在正常工作時，會發出“嘶-嘶-嘶”的泄壓排氣的聲音，否則，需要將呼吸閥頂部的閥蓋打開，檢查呼吸閥的閥盤是否出現“卡盤”現象。導桿上是否有污垢，若有及時清理干凈污垢，保證導桿運行自如。閥座密封面有無磨損，如有磨損需立即更換，以保證呼吸閥的正常安全運行。
      4、呼吸閥的正負壓閥盤是根據罐內的壓力的升降而不斷變化，上下運動。當呼吸閥使用三年時間后，一般都需要更換呼吸閥內部的閥盤，導桿以及閥座的密封面，以保證呼吸閥正常工作，維持儲罐的安全運行。
五、訂貨須知：
       訂貨時請確定以下參數：1、口徑 2、材質 3、操作壓力 4、介質 5、法蘭標準 6、數量，以便為您提供符合要求的產品。
